1、特殊印刷廣泛適用于網版印刷、平版印刷、凸版印刷、自粘商標、金屬銘牌、KT板、玻璃、陶瓷、電子零件、單面電路板等基材上印制晶體冰花、磨砂、水晶寶石、七彩凸油等特殊效果。

2、涂裝方面：木材表面光亮涂裝、紙面上光、塑膠地板、光纖線表面涂裝。瞬間干燥、節省時間、生產效率高。能使印件表面達到高光澤，耐磨擦、耐溶劑的效果。輸送帶無極調速，并設有防偏移裝置，保證輸送順暢。進口特氟龍網帶，輸送速度平穩可調，可方便的與生產線及其它設備聯接。每套UV系統獨立控制，依生產開啟燈管數量。采用特殊鎂鋁合金燈罩，聚光型設計，生產效率高。

3、UV燈管的工作：UV電流可通過外示表針控制，有效掌握UV系統的工作狀態。配備合理的散熱系統，防治工作腔室的溫度過高導致紙張變形。熱量通過排熱系統可排除室外，同時有效保護生產工作環境性能特點。

2）下面介紹一下uv機的應用說明文檔

三、本機應用范圍：

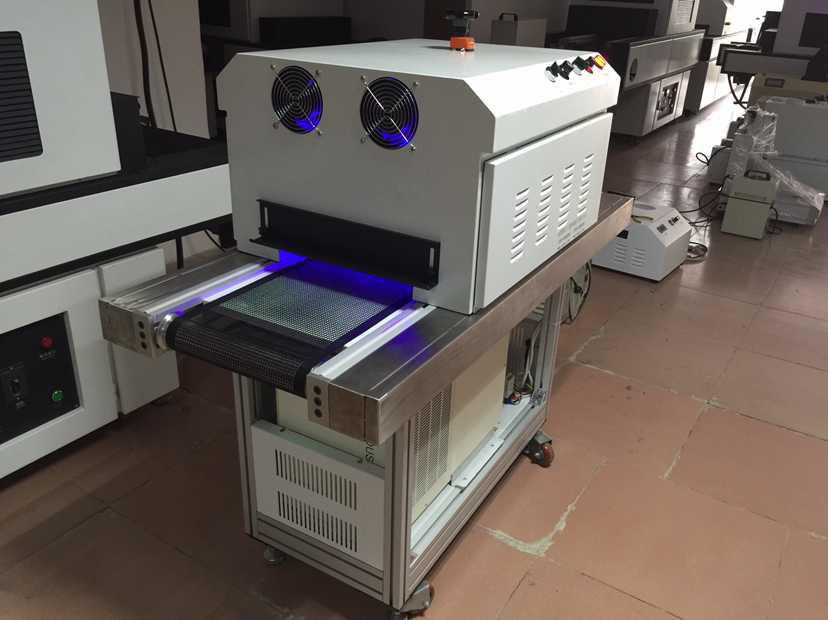

這是一種傳送式UV固化裝置，廣泛用于手機外殼、薄膜開關、電子塑膠外殼UV表面漆涂裝；用于在固化電子元件、液晶片、端子膠封、手機組件粘合、塑膠組件粘合及LCD等

三、主要技術參數：

1、             外形尺寸：1500×630；

2、             進料長：400mm；

出料長：400 mm；

3、               網帶寬度：400mm；



1、             網帶材質：特氟龍網帶；



2、             進料高度：148mm；



3、             進料口高度：10~120mm；



4、             燈管功率：2.0KW/2只，燈管照射高度可手動調節；



5、             燈管照射寬度：600mm；



6、             排風機：250W；



7、             波峰值：  365nm；



8、             安裝時間 約3分；



9、             燈管壽命 平均1,000小時(保證800小時)；



10、         傳送電機：25W/1臺；



11、         傳動速度：1-5m/min，傳動速度無級可調；

傳動形式：鏈條





本機主要用于各種瓶狀、圓桶狀及平、曲面物件表面印刷后的UV油墨的光固以及電路板元件,玻璃粘膠,電子元件,液晶片,端子膠封,手機組件粘合,塑膠組件粘合及LCD行業UV膠的干燥固化.







.采用封閉式結構、電子調速，輸送帶傳送方式.采用整套進口UV系統，光固效果顯著，堅固耐用.機器上裝有抽風系統





UV固化機用途及特點

1.1、用途

本機適用于UV感光性涂料、油墨、接著劑的涂裝、接著、注型或多種材料的印刷表面在瞬間進行固化干燥。

1．印刷方面：廣泛使用于網版印刷、平板印刷、凸版印刷、自粘商標、金屬銘牌、PC、PVC、ABS、PS、壓克力、特多龍、玻璃、陶瓷、電子零件、單面電路板等。

2．涂裝方面：木材表面光亮涂裝、紙面上光、塑膠地磚、PU成皮上光、光纖線表面涂裝等。

3．接著方面：電路板CHIP零件之接著、各種電子零件、玻璃之接著、液晶片、端子封膠之接著。

4．注型方面：裝飾用彩盤器皿、裝飾用佩帶品（紐扣、胸針、發夾、皮帶扣等）。

1.2、特點

1．瞬間干燥，生產效率高。

2．干燥后能使印件表面達到高硬度、高光澤，耐磨擦、耐溶劑的效果。

3．傳動采用輥軸傳送，變頻無級調速。

4．輸送帶防偏移，保證輸送順暢。

5．選用優質高效燈管，燈室強制式排熱，延長燈管壽命，保護干燥物品不會受熱變形。

6．箱體表面全噴塑處理，美觀大方，耐腐蝕。

該機造型新穎，結構合理，有效工作面積大，功能全，操作簡單，維修調方便，噪音小，可靠性高，成本低，能耗少，生產效率高。



2.操作與調整







2.1使用前的準備



1、將設備安裝于通風良好，無腐蝕性氣體,遠離熱源，陽光不直射的地方。機器必須遠離墻壁至少1米,便以控制面板的操作和維修。



2、放置好機器后，用水平儀檢測機器是否水平。



3、檢查各緊固件是否牢固，鏈條及活動件是否有潤滑油。



4、檢查電源、接地電纜及各電器元件。



5、調整擋光板的位置。



6、檢查出風口的開度。



7、調節燈管的高度及網帶的松緊度。



2.2.操作程序



1、開始程序：接通所有電源－按“總開”－接通“傳動”－調節“傳動調速”－打開風機開關－啟動UV燈開關—工作



2、停止程序：關閉UV燈開關－停止“傳動”—繼續送風10分鐘－關閉風機開關－按“總停”（注：電源間斷一段時間后再接通，否則降低機器使用壽命）



2.3.調整



2.3.1、燈高度調整



燈架與燈箱通過螺栓連接，調節時旋轉下側螺母調整到合適位置，固定后在調節上側螺母使其緊固。







2.3.2、傳送系統的調節



打開控制板,露出電動機和鏈條。檢查鏈條用拇指和食指向下按鏈條時，中心會下凹約10mm。如果過于寬松或太緊,加減電機底座上的墊圈至適當程度。







3.維護與保養



1為延長機器的使用壽命，保證設備正常運行，應在開機前先做設備檢查，發現問題及時糾正。



2開機連續運轉半小時，觀察各儀表、指示燈指示是否正常，運轉時有無異樣聲音。如發現不正常現象時，應立即進行檢查。



3每月至少清理一次面板,檢查各部分螺絲是否松脫。



4避免用手觸摸燈管，以防汗液、油污影響紫外光透射，若不慎沾染后可用酒精棉擦拭干凈。



5燈管及反射罩，每月用酒精擦拭一次，保持其清潔。如果周圍環境惡劣,相應增加清理次數。



6排氣風機應該每三個月清洗一次。清潔風葉，機殼外部及電機外表



7向風機各轉動部位加潤滑油，調節風閥傳動機構。緊固各接線端子。檢查風閥傳動機構是否靈活可靠、電線有無破損、電線接頭緊固是否良好。



8如機器較長時間不用，宜將傳送網帶調松，使其處于自由狀態。



9傳動鏈條使用一段時間后，會自然伸長，應及時調整。傳送網帶在使用過程中，由于溫度變化，可能出現跑偏現象，應及時調整。



10保證機器各活動部位的潤滑。主被動托輥、軸承，鏈條和傳動輪應每半年上一次黃油；其他部位及電機一年一次。前后輥、托輥和傳動網咬合部分不允許使用任何潤滑脂。見下表：



部件名稱	油類
軸承	黃油
齒輪	黃油
鏈條	黃油
齒輪箱	機油



11每次使用機器后，清理污垢和塵埃，保證網帶運轉自如。



12經常檢查機器插頭與插座接觸是否良好，如機器正常運行時，發現電纜發熱發燙，我們一定要停機，來及時的更換電纜，以免發生火災。



13機內電氣線路不得隨意改動。出現故障，及時檢修，非專業維修人員不得擅自拆換。



4.常見故障及排除



故障現象	系統分析	故障排除
機器不啟動	電源斷開	接通電源
	“總停”按下	按“總開”
網帶不移動	網帶及鏈條出現卡阻	排除卡阻物
	調速電源保險絲熔斷	更換保險絲
	電動機出故障	檢查電動機
光強度不足	UV燈開關接觸不良	檢修，必要時更換
	排風口的開度不合適	調節派風口的開度
	燈接觸不良	緊固接線柱
	UV燈老化	更換燈管
	鎮流器出現故障	檢修，必要時更換
	電容器出現故障	檢修，必要時更換
通風不良	電磁開關接觸不良	調整并緊固
	發動機工作性能不佳	檢查調整，必要時更換
	風機工作性能不佳	檢查調整，必要時更換
	風機旋向反	更換接線位置



5、注意事項與警告



注意事項：



1、機器運行時，請不要來回?fù)軇覷V燈開關和總開關按鈕。



2、風機旋向應與所標箭頭一致。否則,機器內部溫度將會運作失常。



3、不要隨意改變UV燈輻照距離。



4、當UV燈亮起后，檢查燈的電流是否正常。高電流會引起UV燈故障，超額電壓會導致變壓器部件損壞。



5、燈管熄滅后，間隔5分鐘再開啟UV燈。



6、傳送帶過熱，電壓超過額定值，空氣排放量過小等都會引起火災。



7、機器運行中，任意部分非正常斷電，應立即關閉總電源，故障排除后，再行開機。



8、檢查或檢修下面零部件時，應使電容放電，以免出現事故



警告：



1、使用本機前，請詳細閱讀說明書



2、請勿長時間直視UV燈，否則會灼傷眼睛



3、高壓電危險



4、維修換件時注意，請關閉總電源。更換燈管，請放凈電容器的存電



5、請勿將手放在傳動部位，以免發生危險



6、試機時，核對風機的相序是否正確
